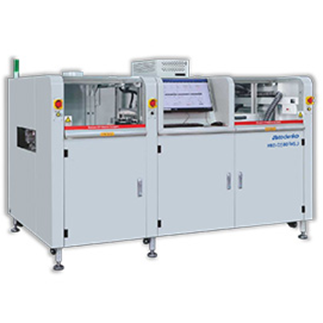

MID-D350FHSD
オンライン一体型セレクティブ自動はんだ付け装置
型号：MID-D350FHSD/D500FHSD/D610FHSD
特長
高効率、大量生産に適用します
噴流モジュールはシングル・ダブルを選択できます
はんだ付けモジュールはシングル・ダブルを選択できます
噴流の高さ・カメラ付き・カメラのプログラミング
2つのはんだ槽は全シリーズ単独の軸で移動できる（Y/X)機構になっているため、可動範囲内であれば２つのはんだ槽はどちらもはんだ付けすることが可能になります
モジューの組み合わせは自由のため、モジュールのカスタマイズも対応ができます
もっと

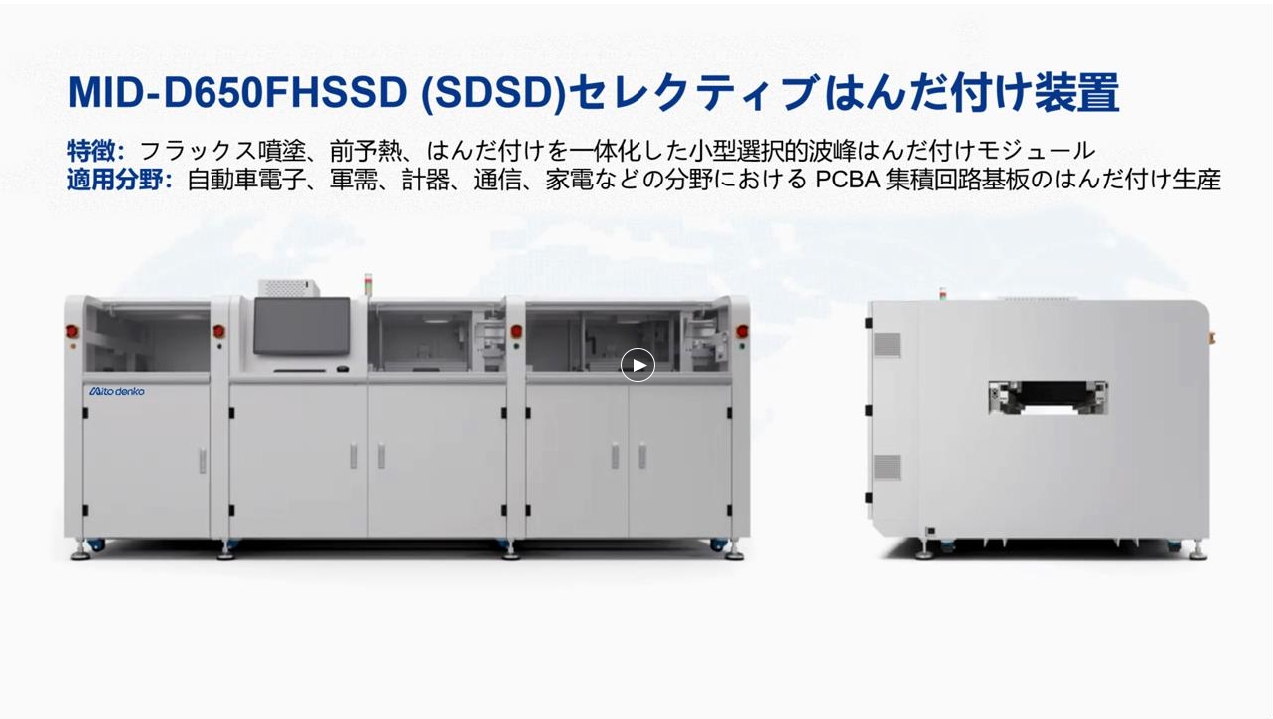

製品ビデオ



ソレノイドポンプ

電磁コイルによって磁場を生成し、溶融したはんだをはんだ槽の

輸送レールに従ってノズルから流出させる


メリット

①機械的な伝達がなく（揺れない）よりいい精度のはんだ付けができる

②機械的な部品の損失がないため、定期的なメンテナンスは必要ない


装置の機構（特徴）

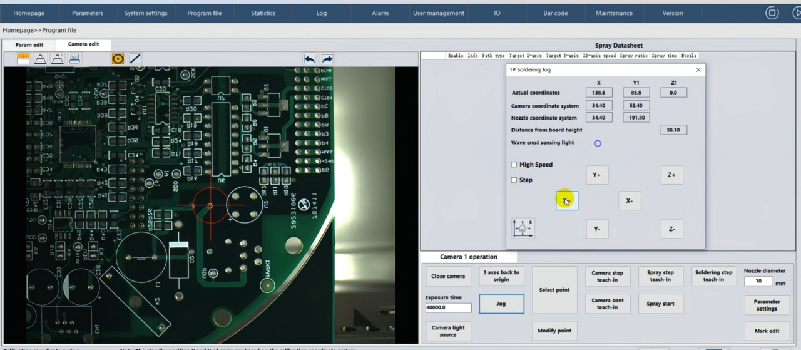

リアルタイムのオンライン・プログラミング


MID-D350FHSD(图2)

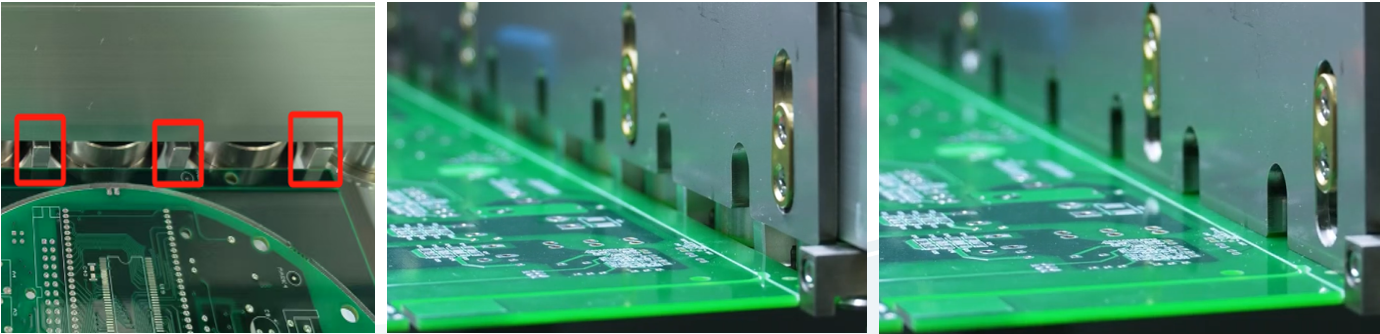

基板の固定

MID-D350FHSD(图2)

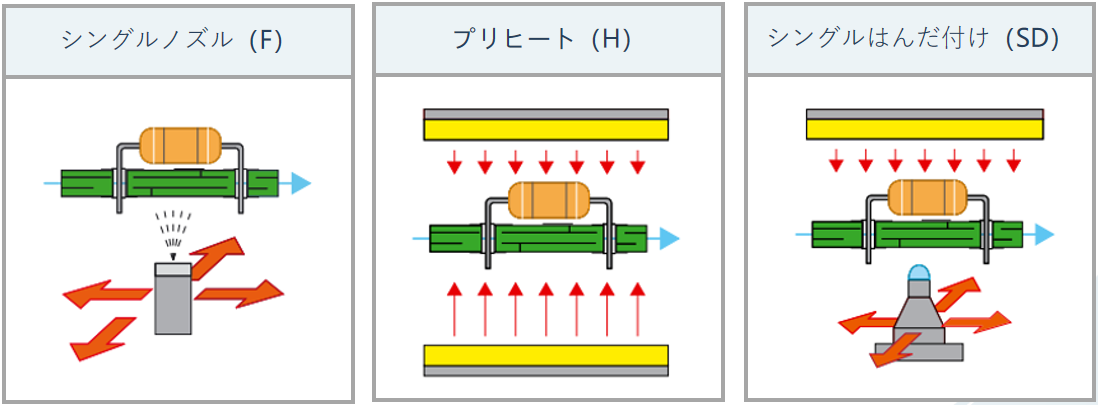

設備構造

MID-D350FHSD(图3)


設備仕様


型式

MID-D350FHSD

  MID-D500FHSD      MID-D610FHSD

                      装置外形寸法

     1941×1500×1480mm

           2560×1750×1480mm

           2560×1950×1480mm

               2890×1950×1480mm

               2890×2060×1480mm

                      はんだ槽数量

シングルはんだ槽

              シングルはんだ槽

                ダブルはんだ槽

                   シングルはんだ槽

                     ダブルはんだ槽

                        可動範囲

50-350mm

                  50-500mm

                        50-610mm

                       搬送レール

                                                                      900±20mm

                        はんだ槽

                                ソレノイドポンプはんだ槽（ダブルはんだ槽Y/Z移動は独立である

                        窒素ガス

                                                           オプションとして選択可能






MID-D350FHSD(图5)
